双碱法脱硫技术概述

双碱法脱硫技术是先用可溶性的碱性清液（例如NaOH溶液）作为吸收剂吸收SO2，然后再用石灰乳或石灰对吸收液进行再生的循环脱硫技术，由于双碱法脱硫设备在二氧化硫吸收过程和吸收液再生处理过程中，使用了不同类型的碱，故称为双碱法脱硫技术。广东绿能环保的钠钙双碱法脱硫技术是以碳酸钠（Na2CO3）或氢氧化钠（NaOH）溶液为第一碱，吸收烟气中的SO2，然后再用生石灰或熟石灰作为第二碱，处理吸收液，再生后的吸收液送回脱硫吸收塔循环使用。由于双碱法脱硫技术采用钠碱液作为吸收液，不存在结垢和浆料堵塞问题，且钠盐吸收速率比钙盐速率快，所需要的液气比也低很多，因此可以节省烟气脱硫系统动力消耗。

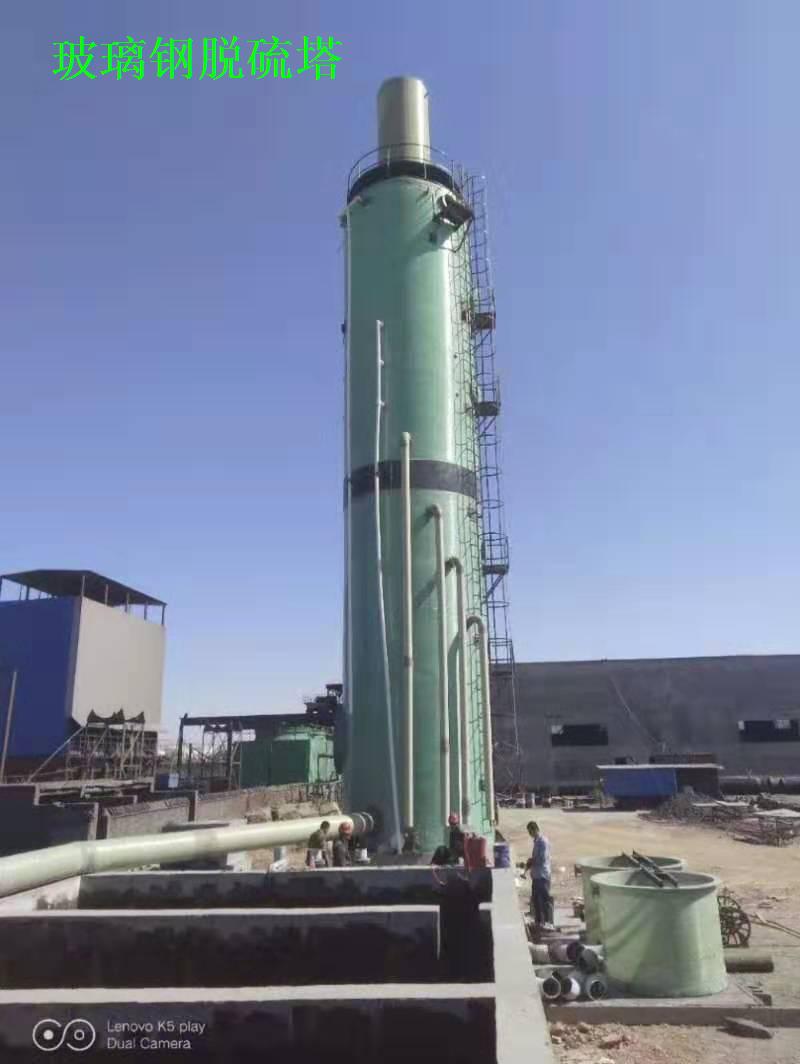

广东绿能环保的双碱法脱硫工艺采用的脱硫塔与石灰石/石灰石膏法脱硫等其他湿法脱硫所用的脱硫塔基本一致，塔体可以使用耐腐蚀性能优异的316L不锈钢制作，也可以使用碳钢制作并对内表面涂覆玻璃鳞片树脂进行防腐处理。针对温度不高的烟气实施脱硫治理改造工程，也可以采用玻璃钢脱硫塔，甚至用PP塑料制作的脱硫塔在低温烟气脱硫工程中也有应用。

钠钙双碱法脱硫基本工艺流程

钠钙双碱法烟气脱硫技术是利用氢氧化钠溶液作为启动脱硫剂，将配制好的氢氧化钠溶液直接打入脱硫塔，洗涤脱除烟气中的SO2，来达到烟气脱硫的目的，然后脱硫产物经脱硫剂再生池还原成氢氧化钠和钠盐再打回脱硫塔内循环使用。广东绿能环保的钠钙双碱法脱硫设备主要包括5个部分：

(1)脱硫吸收剂制备与补充装置；

(2)脱硫吸收剂浆液喷淋装置；

(3)脱硫塔内雾滴与烟气接触混合装置；

(4)脱硫剂再生池里的浆液采用钠基碱还原装置；

(5)脱硫石膏的脱水处理装置。

钠钙双碱法脱硫技术基本原理：

双碱法脱硫技术的原理是采用钠基脱硫剂（Na2CO3或NaOH溶液）进行塔内脱硫，由于钠基脱硫剂碱性强，吸收二氧化硫后反应产物溶解度大，不会造成过饱和结晶，造成结垢堵塞问题。另一方面脱硫产物被排入再生池内，用氢氧化钙（熟石灰，也被称为消石灰）进行还原再生，再生出的钠基脱硫剂被打回脱硫塔循环使用。双碱法脱硫工艺降低了投资及运行费用，比较适用于中小型锅炉脱硫、陶瓷窑炉脱硫、喷雾塔脱硫、玻璃窑脱硫、隧道窑脱硫、水泥窑脱硫、烧结机脱硫等烟气脱硫改造工程。

钠钙双碱法脱硫反应机理

钠钙双碱法烟气脱硫技术同石灰石-石膏法脱硫技术、石灰-石膏法脱硫技术等其他湿法脱硫技术的反应机理类似，其主要脱硫反应原理为烟气中的SO2先溶解于脱硫吸收液中，然后离解成H+和HSO3-；脱硫吸收液使用Na2CO3或NaOH溶液吸收烟气中的SO2，生成HSO32-、SO32-与SO42-，钠钙双碱法脱硫工艺的化学反应方程式如下（为便于核算脱硫物料平衡，广东绿能环保采用了分数系数）：

1、脱硫过程：

Na2CO3 + SO2 → Na2SO3 + CO2↑ （1）

2NaOH + SO2 → Na2SO3 + H2O （2）

Na2SO3+ SO2 + H2O → 2NaHSO3 （3）

2、氧化过程(副反应)

Na2SO3 + 1/2O2 → Na2SO4（4）

NaHSO3 + 1/2O2 → NaHSO4（5）

3、再生过程

Ca(OH)2 + Na2SO3 → 2 NaOH + CaSO3（6）

Ca(OH)2 + 2NaHSO3 → Na2SO3 + CaSO3.1/2H2O +3/2H2O （7）

钠钙双碱法脱硫技术特点：

1、脱硫效率90%以上。

2、双碱法脱硫剂采用钠碱和石灰，脱硫塔内完全清液吸收，有效避免塔内结垢。

3、双碱法脱硫液气比小。可制作成脱硫除尘一体化设备。

4、钠钙双碱法脱硫设备的一次投资省，运行成本低，国产化程度高。

5、钠钙双碱法脱硫技术的适应范围广。

总而言之，选择钠钙双碱法脱硫工艺，以石灰作为主脱硫剂，钠碱为助脱硫剂，主要消耗的脱硫剂是相对廉价的石灰，钠碱仅有少量损耗。由于双碱法脱硫的塔内吸收过程中以钠碱为吸收液，脱硫系统不会出现结垢等问题，运行安全可靠。且钠碱吸收液和二氧化硫反应的速率比钙碱快很多，因此双碱法脱硫设备能在较小的液气比条件下，达到较高的二氧化硫脱除率。

广东绿能环保的钠钙双碱法脱硫设备广泛应用于广东、江西、山东、广西、福建、河南、湖北、湖南、陕西、河北等地的陶瓷厂窑炉脱硫（包括辊道窑脱硫、隧道窑脱硫）工程、喷雾塔脱硫工程、生物质锅炉脱硫工程、中小型燃煤锅炉脱硫工程、耐火材料厂窑炉脱硫工程、砖厂窑炉脱硫工程、水泥厂窑炉脱硫工程、玻璃窑脱硫工程、钢厂烧结机脱硫工程、垃圾焚烧发电厂锅炉脱硫工程、燃煤火力发电厂锅炉脱硫工程等含硫烟气环保治理领域。不论双碱法脱硫系统还是石灰石膏法脱硫系统，采用的都是湿法脱硫塔。客户可以在湿法脱硫设备基础上搭配广东绿能环保拥有完全自主知识产权的氧化法低温脱硝设备（包括臭氧脱硝设备），就不必再单独建造脱硝塔，即可以由脱硫塔兼作脱硝塔。广东绿能环保的脱硫脱硝一体化技术设备也被称为一体化脱硫脱硝设备。结合广东绿能环保多年的除尘技术经验，在合适的工况下还可实现一体化除尘脱硫脱硝技术，可以为客户设计、定制除尘脱硫脱硝一体化设备。
